Циклон ЦН-15-600-1УП

Циклон ЦН-15-600-1УП
Циклон ЦН-15-600-1УП
Цена с НДС: 62000 q
Данный товар вы можете купить на нашем заводе.

Отправьте нам заявку и мы перезвоним вам в ближайшее время.

Имя
Телефон
Позвонить мне

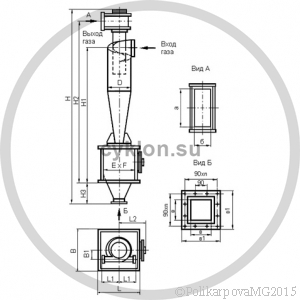

Габаритные и присоединительные размеры циклона ЦН 15-600-1УП

Наименование L B H H1 H2 H3 D D1 E
Циклоны ЦН 15-600 930 930 4382 3120 3593 560 600 350 800

Наименование F a b L1 L2 B1
B
B1
Масса, кг
Циклоны ЦН 15-600 800 406 166 420 589 220 200 310 500

Батарейный циклон ЦН 15-600-1УП разработки НИИОгаз самый универсальный и распространенный аппарат пылегазоочистки.

Циклон ЦН 15-600-1УП применяется

  • для сухой очистки от слабо- и среднеслипающейся пыли (размером более 10 мкм), выделяющихся при таких технологических процессах как сушка, обжиг, агломерация, сжигание топлива;
  • очистки аспирационного воздуха в различных отраслях промышленности - черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике;
  • для улавливания пыли, которая выделяется во время размола топлива парогенераторов, сжигающих твердое топливо в пылевидном состоянии;
  • в производствах, где транспортируемый продукт высушенные опилки, высушенная солома, мелкие частицы гранул, пыль.

Циклон ЦН 15-600-1УП не применяется

  • для очистки взрывоопасных и токсичных сред;
  • для улавливания волокнистой и сильно слипающейся пыли, особенно при малых диаметрах циклонов;

  • для очистки газообразной среды, в которой имеется капельно-жидкая фаза или возможна конденсация паров;

В случае необходимости использования циклонов ЦН 15-600-1УП для улавливания взрывоопасной и легковозгораемой пыли, циклон ЦН 15 600-1УП должен быть выполнен по специальным чертежам и не иметь узлов, где могло бы происходить скопление пыли, и должен быть снабжен необходимым количеством взрывных клапанов.

Циклон ЦН 15-600-1УП. Техничекие характеристики:

  • допустимая запыленность газа для слабослипающейся пыли - не более 1000 г/м3;

  • допустимая запыленность газа для среднеслипающейся пыли - не более 250 г/м3;
  • допустимая запыленность газа для крупноабразивной пыли - концентрацию ее рекомендуется снижать в 2-3 раза от допустимой;

  • максимальная температура очищаемого газа - не более 400° С;

  • максимальное давление - 500 кгс/м2 (5кПа);
  • коэффициент гидравлического сопротивления для
 одиночных циклонов - 147;
  • оптимальная скорость в обычных условиях - 3,5-4м/с;
  • при работе с абразивной пылью - 2,5 м/с;
  • внутренний диаметр циклона ЦН 15-600-1УП - 600 мм.

Для повышения пропускной способности по очищаемой среде и условий применения на базе циклона ЦН 15-600-1УП изготавливаются батарейные циклоны состоящие из большого количества циклонных элементов, расположенных в общем корпусе с единым подводом и отводом воздуха и общим бункером. Корпус батарейных циклонов ЦН 15-600-1УП разделен на несколько секций, которые могут отключаться при снижении нагрузки на агрегат. Циклоны ЦН 15-600-1УП выполнены с камерой очищенного воздуха в виде улитки. Бункеры имеют пирамидальные форму. Циклон ЦН 15-600-1УП одиночного исполнения изготовляют только с "правым" вращением газового потока.

Во время работы циклон ЦН 15-600-1УП требует постоянной выгрузки уже уловленной пыли. При этом, в бункере уровень пыли не должен превышать плоскости, отстоящей от бункерной крышки на 0,5 всего диаметра циклона.

Циклон ЦН 15-600-1УП в зависимости от требований предъявляемых к очистке газа, может иметь либо самостоятельное применение, либо использоваться в качестве агрегатов первой или второй ступени очистки в сочетании с другими газоочистными устройствами.

Циклон ЦН 15-600-1УП устанавливают, как на всасывающей, так и нагнетательной стороне вентилятора, при улавливании абразивной пыли циклон рекомендуется ставить перед вентилятором. Циклон характеризуется умеренным сопротивлением.

Выбор типоразмера для циклона 15, следует производить исхода из производительности вентустановки и допустимой величины потери давления в циклоне, которую рекомендуется применять в пределах 0,7-1,2 кПа. При необходимости повышения эффективности: циклон ЦН 15-600-1УП имеет верхний предел 1,2 кПа, который можно превысить, сообразуясь с общей величиной давления, которую может обеспечить вентилятор. Принимать потерю давления в циклоне ниже 0,5 кПа не рекомендуется из-за значительного уменьшения эффективности очистки воздуха.

Циклоны ЦН 15-600-1УП. Технические характеристики

Наименование циклона ЦН 15 Производительность, м³/час Рабочий объем бункера, м³ Масса, кг
V = 2,5 м/с При V = 4 м/с
Циклон ЦН-15-600-1УП 2500 4100 0,33 500

В технической характеристике приведены значения производительности отнесенные к скорости в цилиндрической части циклона = 2,5 и 3,5 м/с. В обычных условиях оптимальной считается скорость 3,5 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.

Условное обозначение циклона ЦН 15-600-1УП

Ц - циклон; Н - конструкция НИИОгаза; цифра 15 - угол наклона входного патрубка относительно горизонтали (град); 600 - внутренний диамтр цилиндрической части циклона (мм); 1 - количество циклонов в группе; У - с камерой очищенного газа в виде улитки; П - пирамидальная форма бункера.

Материал изготовления циклонов ЦН-15
-600-1УП

  • при эксплуатации агрегата при температуре окружающей среды до - 40°С - углеродистая сталь;

  • при эксплуатации агрегата при температуре окружающей среды ниже - 40°С - низколегированная сталь;

  • возможно изготовление циклонов из нержавеющей стали.

Котельный завод "РЭП" производит и реализует циклоны различных моделей. Купить циклон ЦН 15-600-1УП можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
