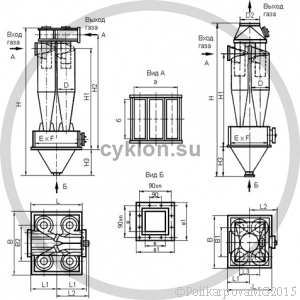

Наименование | L | B | H | H1 | H2 | H3 | D | D1 | E |
Циклон ЦН 15-800-4УП | 1705 | 2070 | 6304 | 4015 | 4649 | 1360 | 800 | 470 | 1500 |
Наименование | F | a | b | L1 | L2 |
B |
B1 |
Масса, кг |
Циклон ЦН 15-800-4УП | 1900 | 890 | 538 | 960 | 947 | 300 | 440 | 2800 |
Батарейный циклон ЦН 15-800-4УП разработки НИИОгаз самый универсальный и распространенный аппарат пылегазоочистки.
В случае необходимости использования циклонов ЦН 15-800-4УП для улавливания взрывоопасной и легковозгораемой пыли, циклон ЦН 15-800-4УП должен быть выполнен по специальным чертежам и не иметь узлов, где могло бы происходить скопление пыли, и должен быть снабжен необходимым количеством взрывных клапанов.
Для повышения пропускной способности по очищаемой среде и условий применения на базе циклона ЦН 15-800-4УП изготавливаются батарейные циклоны состоящие из большого количества циклонных элементов, расположенных в общем корпусе с единым подводом и отводом воздуха и общим бункером. Корпус батарейных циклонов ЦН 15-800-4УП разделен на несколько секций, которые могут отключаться при снижении нагрузки на агрегат. Циклоны ЦН 15-800-4УП компонуются в группы из четырех циклонов. Выбор количества циклонов зависит от условий предстоящей эксплуатации, качества и объема очищаемой среды. Групповые циклоны ЦН 15-800-4УП выполнены с камерой очищенного воздуха в виде "улитки". Бункеры имеют пирамидальные форму. Циклон ЦН 15-800-4УП группового исполнения изготовляют с "левым" и "правым" вращением газового потока.
Во время работы циклон ЦН 15-800-4УП требует постоянной выгрузки уже уловленной пыли. При этом, в бункере уровень пыли не должен превышать плоскости, отстоящей от бункерной крышки на 0,5 всего диаметра циклона.
Циклон ЦН 15-800-4УП в зависимости от требований предъявляемых к очистке газа, может иметь либо самостоятельное применение, либо использоваться в качестве агрегатов первой или второй ступени очистки в сочетании с другими газоочистными устройствами.
Циклон ЦН 15-800-4УП устанавливают, как на всасывающей, так и нагнетательной стороне вентилятора, при улавливании абразивной пыли циклон рекомендуется ставить перед вентилятором. Циклон характеризуется умеренным сопротивлением.
При необходимости повышения эффективности циклон ЦН 15-800-4УП имеет верхний предел 1,2 кПа, который можно превысить, сообразуясь с общей величиной давления, которую может обеспечить вентилятор. Принимать потерю давления в циклоне ниже 0,5 кПа не рекомендуется из-за значительного уменьшения эффективности очистки воздуха.
Наименование циклонов ЦН 15 | Производительность, м³/час | Рабочий объем бункера, м³ | Масса, кг | |
V = 2,5 м/с | При V = 4 м/с | |||
Циклон ЦН-15-800-4УП | 18100 | 28900 | 2,27 | 2800 |
В технической характеристике приведены значения производительности отнесенные к скорости в цилиндрической части циклона = 2,5 и 3,5 м/с. В обычных условиях оптимальной считается скорость 3,5 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.
Ц - циклон; Н - конструкция НИИОгаза; цифра 15 - угол наклона входного патрубка относительно горизонтали (град); 800 - внутренний диамтр цилиндрической части циклона (мм); 4 - количество циклонов в группе; У - с камерой очищенного газа а виде улитки; П - пирамидальная форма бункера.
